一．产品概述

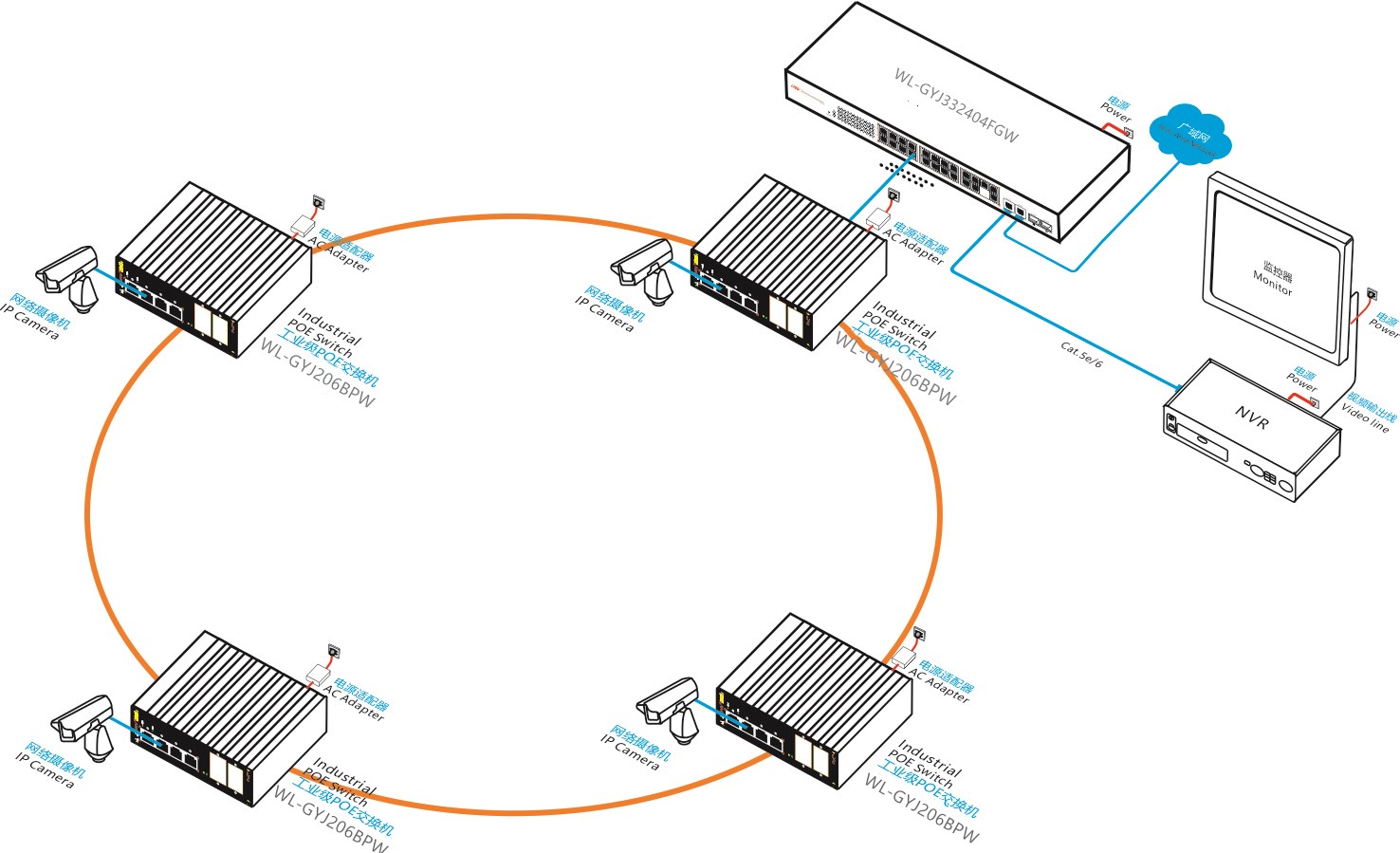

WL-GYJ2016G02SFPD系列全千兆网管工业级以太网交换机，支持16个10/100/1000M自适应以太网端口+2个100/1000M SFP光口插槽。支持L2+全网管功能，具备丰富的网管特点，齐全的网络安全策略配置，适合智能交通、轨道交通、电力、矿业开采、冶金及绿色能源建设等工业场景组建经济高效、稳定的通信网络。WL-GYJ2016G02SFPD系列支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)工业快速环网协议，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输。 WL-GYJ2016G02SFP工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术。
二．产品特点
全千兆端口
◇全系列支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act），轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
技术参数 | |
产品名称 | 千兆2光16电导轨式管理型工业级交换机 |
产品型号 | WL-GYJ2016G02SFPD |
产品描述 | 16路千兆电口+2路千兆光口工业级交换机 |
端口描述 | 16个RJ45端口+2个光纤接口 |
网络协议 | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
RJ45端口 | 10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 |
光纤端口 | 1000BaseFX端口（SFP） |
交换机属性 | 应用层级：二层 优先级队列：8 VLAN ID范围：1 ~ 4094 组播主数：512 交换方式：存储-转发 |
防护等级 | IP40 |
LED 指标 | 电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
电源 | 输入电压：DC12~57V（双电源冗余备份） 接入端子：凤凰端子 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
其他规格 | |
工作环境 | 工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
管理与维护 | 支持Console，WEB管理方式 支持SNMP v1/v2/v3 |
冗余技术 | 支持ERPS环网技术，自愈时间<20m 支持STP/RSTP/MSTP |
组播技术 | 支持IGMP v1/v2/v3、IGMP snooping 支持GMRP、支持静态组播 |
交换功能 | 支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
行业标准 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |

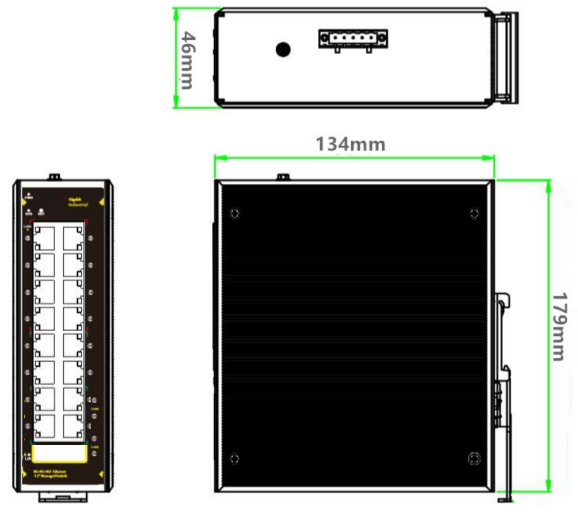

机械属性 | 外壳：金属材质 安装：DIN 卡轨式，壁挂式安装 重量：0.85Kg 尺寸：179×134×46mm 重量：0.82g |
平均无故障时间 | 300,000 小时 |
质保 | 5年 |
型号 | 描述 |
WL-GYJ2016G02SFPD | L2+网管型16个10/100/1000M RJ45端口+2个100/1000M SFP光口插槽口，工业以太网交换机，导轨式，DC12-57V供电(凤凰端子连接)。 |
WL-GYJ2016G02SFP | L2+网管型16个10/100/1000M RJ45端口+2个100/1000M SFP光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
WL-GYJ2016G12SFP | L2+网管型16个10/100/1000M RJ45端口+12个100/1000M SFP光口插槽口（含4个复用口），工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
